Geberit Silent-db20 SuperTube Entwässerungssystem mit hohem Schallschutz
Die Geberit Silent-db20 SuperTube-Technologie basiert auf dem perfekten Zusammenspiel der Systemkomponenten und ermöglicht eine besonders platzsparende Abwasserinstallation im Hochhaus.
Durch die hohen Schallschutzeigenschaften ist es das optimale System für hohen Anspruch an Schallschutz, da es Ruhe im Haus schafft.
Geberit Silent-db20 SuperTube macht den Einsatz einer parallelen Lüftungsleitung überflüssig. So steht mehr Raum für Wohn- und Nutzflächen zur Verfügung.
Durchgängig kleiner dimensionierte Rohrleitungen ermöglichen kleinere Leitungsschächte. Dabei wird mit dem Durchmesser d110 dennoch eine hohe Abflussleistung von 12 l/s erreicht.
Technische Vorteile von Geberit Silent-db20 SuperTube
Die Funktion und hydraulische Leistung wurden durch TÜV Rheinland LGA Products Deutschland bestätigt.
Geberit Silent-db20 SuperTube erfüllt die gleichen Schallschutzanforderungen wie das konventionelle System mit d160 und einer Umgehungsleitung mit 9.5 l/s.
Klassifizierungsbericht für Brandschutz nach EN 13501-2 für Geberit Rohrschott90 Plus EN und Geberit Silent-db20 BottomTurn Bogen (MPA Universität Stuttgart).
Die Planung für Geberit Silent-db20 SuperTube kann in Autodesk® Revit® vorgenommen werden.
Geberit SuperTube schnell erklärt So funktioniert das Entwässerungssystem
Konventionelle Abwassersysteme in Hochhäusern benötigen viel Platz: für die Dimensionen d160 und zusätzliche Nebenlüftungsleitungen in d90.
Auch unter den Decken ist ausreichend Platz für die horizontalen Leitungen mit Gefälle erforderlich. Die Abflussleistung beträgt unter diesen Umständen 12,4 l/s.

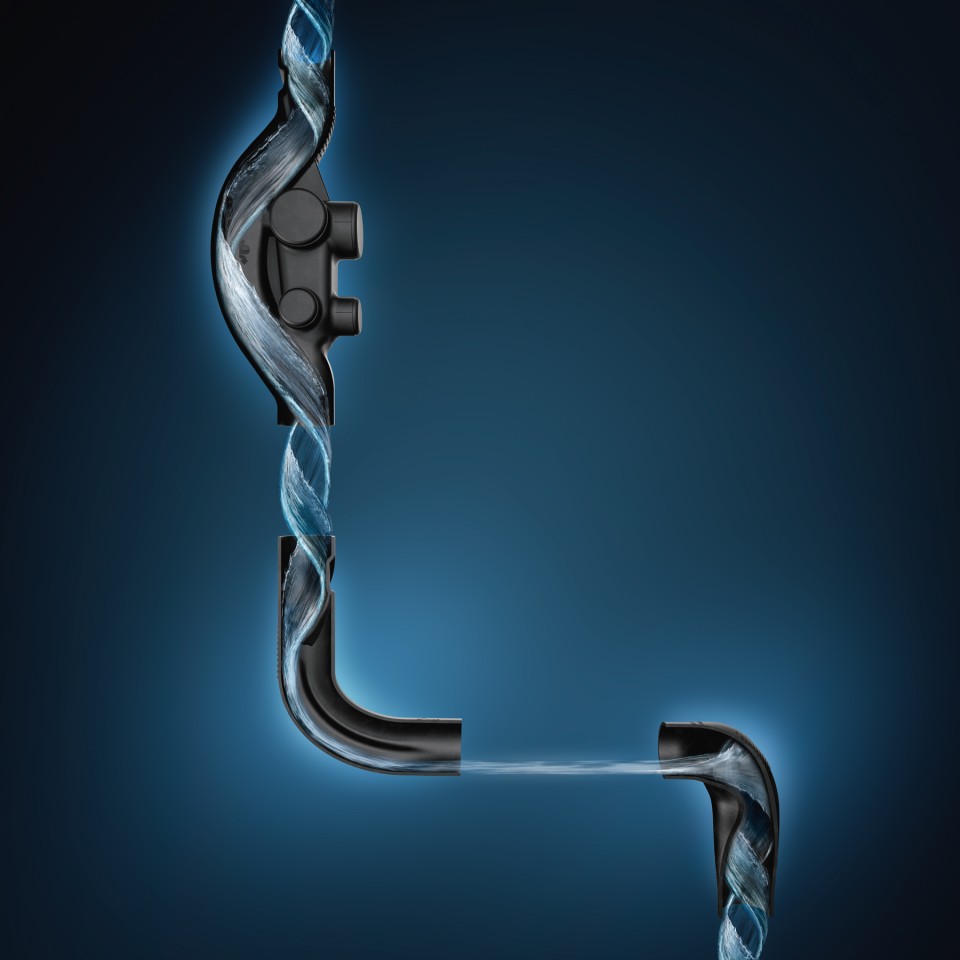

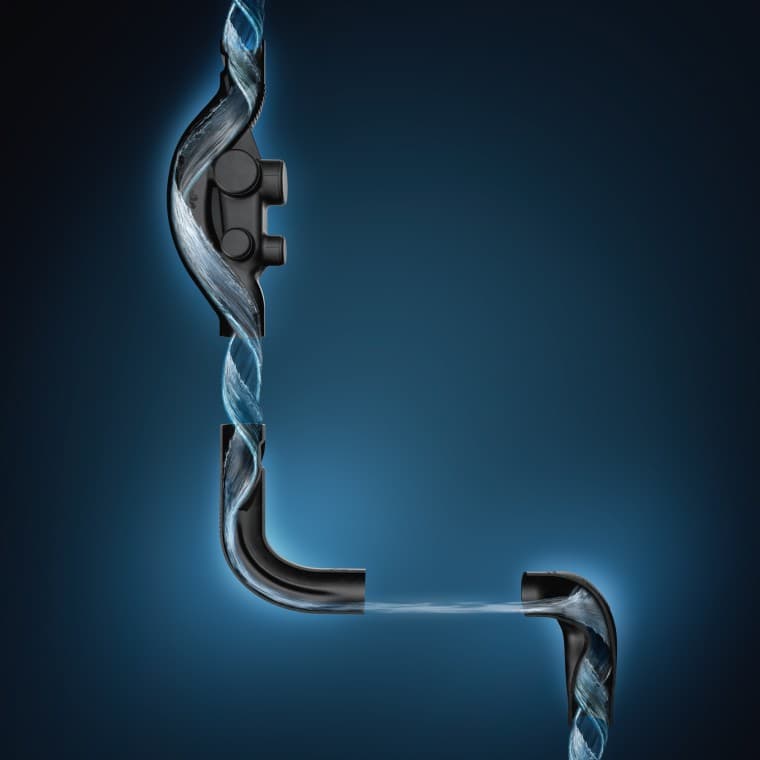

Geberit SuperTube hilft, Wohn- und Nutzfläche zu gewinnen, denn die innovative Geberit SuperTube-Technologie schafft eine durchgehende Luftsäule in der Fallleitung. Somit erreicht die Fallleitung mit kleiner Dimension d110 und ohne zusätzliche Nebenlüftung eine Abflussleistung von 12 l/s.
Horizontale Leitungen können zudem ohne Gefälle auf einer Länge von bis zu 6 Metern installiert werden.
Hochschallgedämmtes Entwässerungssystem für Hochhäuser mit hohen Schallschutzanforderungen
Das Entwässerungssystem Geberit Silent-db20 zeichnet sich durch ein hohes Eigengewicht aus. Der verstärkte Kunststoff sorgt für eine deutliche Reduktion der Eigenschwingung, sodass Schall hörbar gedämmt wird.
Die speziellen Schallschutzrippen verringern außerdem die Geräuschentwicklung an den Aufprallzonen, wodurch bereits das Produktdesign zur Lärmvermeidung beiträgt. Diese Produkteigenschaften sind nun auch mit SuperTube-Technologie verfügbar. Ein Fallleitungssystem mit Geberit Silent-db20 SuperTube mit 12 l/s erfüllt die gleichen Schallschutzanforderungen wie das konventionelle System mit d160 und Umgehungsleitung mit 9 l/s.
Verbesserter Schallschutz bei Umlenkung
Das untersuchte Strömungsverhalten bei der Umleitung der vertikalen in die horizontale Leitung zeigt beim Einsatz des Geberit Silent-db20 BottomTurn Bogens einen deutlich gleichmäßigeren Verlauf. Die wesentlich unruhigere Strömung im konventionellen Aufbau führt deshalb auch zu einer höheren Geräuschentwicklung. Diese störenden Geräusche wurden in Versuchsreihen auch in anliegenden Räumen nachgewiesen.

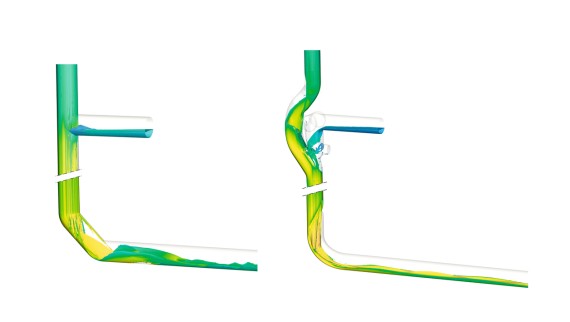

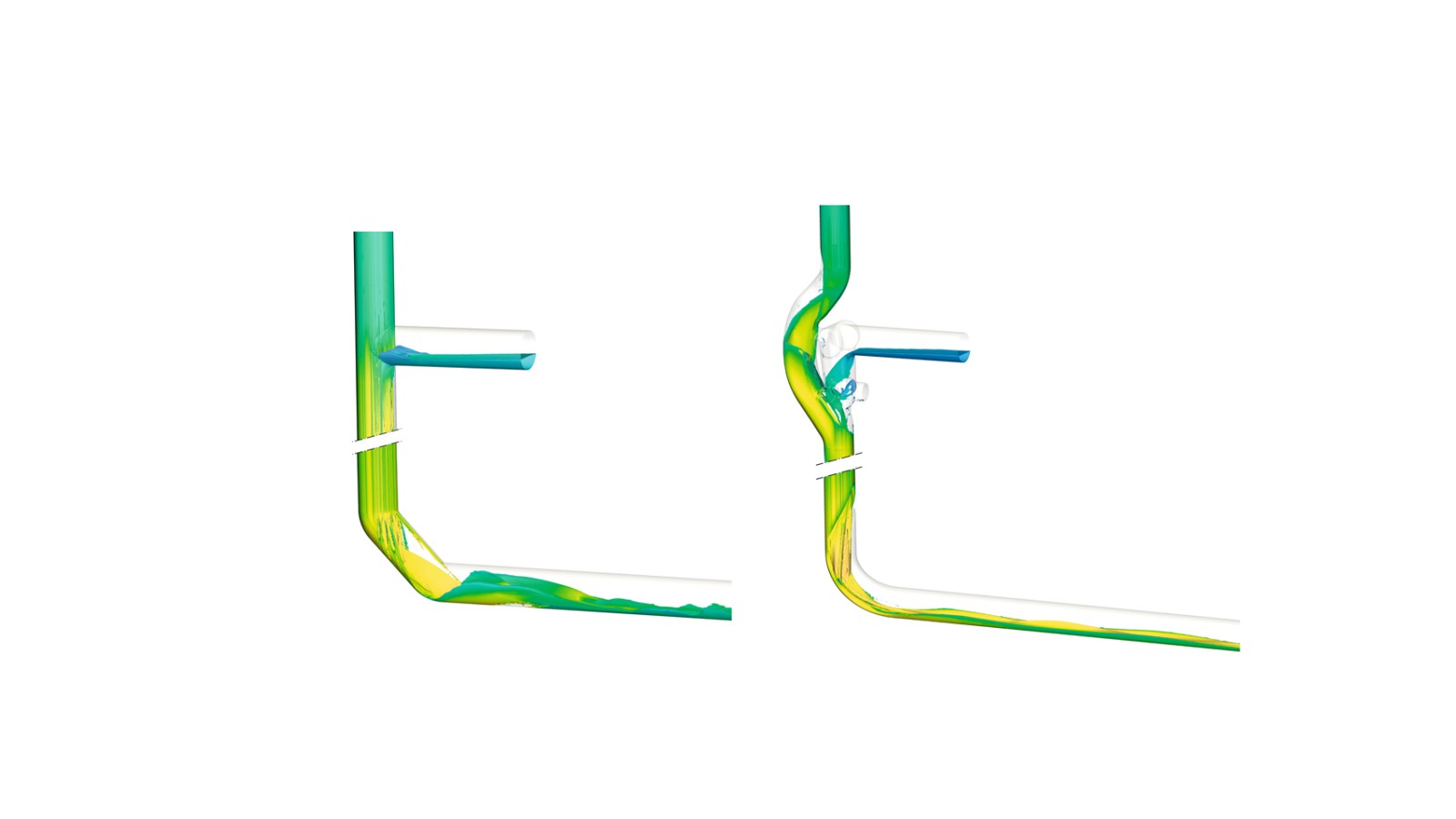

Die Umlenkung mit zwei 45°-Bögen von Geberit Silent-db20 in d160, in der Darstellung links, erzeugt Verwirbelungen im Leitungsrohr, die zu einer höheren Geräuschentwicklung führen. Im Gegensatz dazu führt der Geberit Silent-db20 BottomTurn Bogen, in der Darstellung rechts, die Ringströmung aus der Fallleitung ruhig und geordnet in eine Schichtenströmung über.
Hydraulisch optimierte Formstücke von Geberit Silent-db20 SuperTube
